水表防空轉（自轉）仿真模擬試驗小結
紹興市自來水有限公司水表監測站：劉友飛
為了較好開展水表防空轉技術攻關及課題調研，根據公司有關要求，2010年年初水表檢測所負責制訂了一個課題調研計劃與安排，其中第一階段的重點工作是開展水表防空轉模擬試驗，主要目的是通過仿真模擬試驗對比分析水表空轉現象及防空轉技術措施的有效性。經過近3個月的時間試驗，第一階段工作---水表防空轉仿真模擬試驗已經順利完成，并取得了一定效果，現將主要情況小結分析如下：
一、仿真模擬試驗?zāi)康?/SPAN>
計劃通過模擬試驗，解決以下幾個問題：
1、分析水表空轉現象對產生水表非正常水量的影響程度，因空轉現象能夠產生多少非正常水量。
2、分析水表空轉現象產生的主要原因，判斷管道壓力波動和管道內空氣積存量變化對水表空轉的影響程度及相互關聯性。
3、分析防水表空轉的各種技術措施的有效性，如何減少類似現象發生。
4、總結得出模擬試驗結論，為解決水表空轉問題提供有效的技術措施。
5、最終根據技術優劣、解決成本、安裝維護等方面綜合比較選用方案。
二、仿真模擬試驗對象
1、試驗對象：A、普通閘閥＋普通水表；
B、普通閘閥＋普通水表＋帶止回閥銅接頭；
C、普通閘閥＋帶單向閥水表；
D、防水表自轉控制閥＋普通水表；
E、普通閘閥＋容積式水表。
2、試驗方法：在仿真模擬管道上。
3、試驗項目：水表防空轉（自轉）效果。
4、試驗條件：表后有、無內存空氣；表前接城市管網。

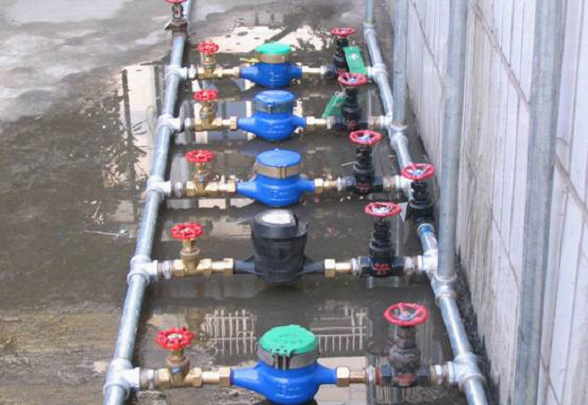

三、水表防空轉仿真模擬試驗裝置（現場照片）
四、仿真模擬試驗記錄
試驗數據說明：每月試驗二次，每次連續測試三天，每天分二個時段連續記錄，持續試驗三月，統計所得的平均值如下四表：
模擬試驗（一）：表后有內存空氣；試驗時間段：8:00—17:00； 單位：m3
|
試驗對象 |
第一天 |
第二天 |
第三天 |
平均值 |
|
普通閘閥＋普通水表 |
0.036 |
0.034 |
0.032 |
0.034 |
|
普通閘閥＋普通水表＋帶止回閥銅接頭 |
0.012 |
0.011 |
0.010 |
0.011 |
|
普通閘閥＋帶塑料單向閥水表 |
0.032 |
0.030 |
0.028 |
0.030 |
|
防水表自轉控制閥＋普通水表 |
0.0002 |
0 |
0 |
0.0001 |
|
普通閘閥＋容積式水表 |
0.0003 |
0 |
0 |
0.0001 |
模擬試驗（二）：表后有內存空氣；試驗時間段：17:00—次日8:00；單位：m3
|
試驗對象 |
第一天 |
第二天 |
第三天 |
平均值 |
|
普通閘閥＋普通水表 |
0.058 |
0.057 |
0.057 |
0.057 |
|
普通閘閥＋普通水表＋帶止回閥銅接頭 |
0.019 |
0.017 |
0.018 |
0.018 |
|
普通閘閥＋帶塑料單向閥水表 |
0.052 |
0.049 |
0.050 |
0.050 |
|
防水表自轉控制閥＋普通水表 |
0 |
0 |
0 |
0 |
|
普通閘閥＋容積式水表 |
0 |
0 |
0 |
0 |
模擬試驗（三）：表后無內存空氣； 試驗時間段：8:00—17:00； 單位：m3
|
試驗對象 |
第一天 |
第二天 |
第三天 |
平均值 |
|
普通閘閥＋普通水表 |
0.001 |
0.001 |
0.0003 |
0.0008 |
|
普通閘閥＋普通水表＋帶止回閥銅接頭 |
0.0002 |
0.0001 |
0 |
0.0001 |
|
普通閘閥＋帶塑料單向閥水表 |
0.0003 |
0.0002 |
0.0001 |
0.0002 |
|
防水表自轉控制閥＋普通水表 |
0 |
0 |
0 |
0 |
|
普通閘閥＋容積式水表 |
0 |
0 |
0 |
0 |
模擬試驗（四）：表后無內存空氣；試驗時間段：17:00—次日8:00； 單位：m3
|
試驗對象 |
第一天 |
第二天 |
第三天 |
平均值 |
|
普通閘閥＋普通水表 |
0.0012 |
0.001 |
0.0003 |
0.00083 |
|
普通閘閥＋普通水表＋帶止回閥銅接頭 |
0.0003 |
0 |
0 |
0.0001 |
|
普通閘閥＋帶塑料單向閥水表 |
0.0004 |
0.0003 |
0.0003 |
0.0003 |
|
防水表自轉控制閥＋普通水表 |
0 |
0 |
0 |
0 |
|
普通閘閥＋容積式水表 |
0 |
0 |
0 |
0 |
五、仿真模擬試驗結論
結論一：空轉對水量的影響程度
根據模擬試驗結果計算：上述試驗對象因空轉現象一個月可以產生非常水量為
|
試驗對象 |
表后有內存空氣 |
表后無內存空氣 |
|
普通閘閥＋普通水表 |
2.73 m3 |
0.049 m3 |
|
普通閘閥＋普通水表＋帶止回閥銅接頭 |
0.87 m3 |
0.006m3 |
|
普通閘閥＋帶塑料單向閥水表 |
2.40m3 |
0.015m3 |
|
防水表自轉控制閥＋普通水表 |
0 m3 |
0m3 |
|
普通閘閥＋容積式水表 |
0 m3 |
0 m3 |
結論二：空轉現象產生的主要原因
1、水表的計量原理設計；
2、表后管道內積存空氣。
通過模擬試驗的數據可以證明，空氣積存的多少與空轉現象嚴重程度成正比，即空氣積存越多，空轉現象越嚴重，并且隨著空氣逐漸減少，空轉現象嚴重程度也減弱。另外，表后管道越長，安裝結構越復雜，就越容易產生積存空氣。
結論三：防水表空轉（自轉）的有效技術措施
1、表前安裝防水表自轉控制閥：價格略高于現在普遍安裝的閘閥，閥門開、關無磨損，壓損較小，徹底解決水表空轉。
2、選用容積式水表：價格高、壓損較大，對水質要求高、水表維護困難且成本高，目前國內使用少。
3、表前、后安裝帶止回閥銅接頭：價格低、壓損大，能部分解決防水表空轉效果（普通閘閥加上帶止回閥銅接頭的成本比防水表自轉控制閥成本相當）。
結論四：配件壓損及對水表始動流量的影響測試結果：
|
項目
對象 |
測試流量點 |
|
始動流量 |
2.0m3/h |
1.5m3/h |
1.0m3/h |
0.5m3/h |
|
普通水表 |
10-11（L/h） |
0.027MPa |
0.014MPa |
0.005MPa |
0MPa |
|
帶塑料單向閥水表 |
10-11（L/h） |
0.08MPa |
0.044MPa |
0.02MPa |
0.006MPa |
|
普通水表＋帶止回閥銅接頭 |
10-11（L/h） |
0.12MPa |
0.068MPa |
0.03MPa |
0.008MPa |
|
普通水表＋防水表自轉控制閥 |
10-11（L/h） |
0.032MPa |
0.018MPa |
0.008MPa |
0.001MPa |
|
容積式水表 |
4（L/h） |
0.04MPa |
0.02MPa |
0.01MPa |
0.001MPa |
備注：上表中壓力損失測試，分別在水表的4個流量點情況下對比壓力損失；DN15水表的常用流量為1.5 m3/h。
